Registerkarte „Plot“

Das Dialogfenster ermöglicht es ausgewählte VDAFS-Elementtypen oder VDAFS-Elemente grafisch darzustellen. Die geplotteten Elemente ergeben die „aktive Plotauswahl“, die für die Anpassung des Maßstabs und die grafische Selektion von Elementen benutzt wird. Ist die Option „Superponieren“ angekreuzt so werden neue Auswahlen zur aktiven Plotauswahl hinzugefügt.

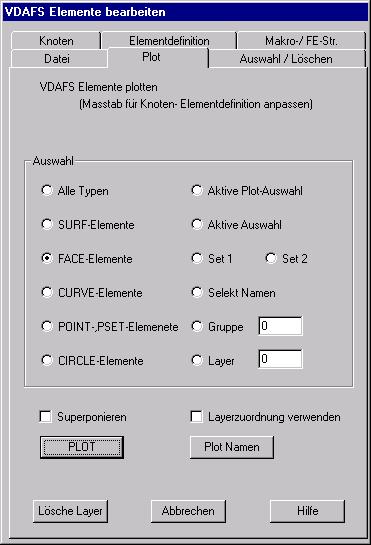

Das dargestellte Dialogfenster bietet folgende Optionen:

Auswahl

Es ist anzugeben, ob alle VDAFS-Elementtypen oder nur ein bestimmter VDAFS-Typ geplottet werden soll. Bei den Optionen „Aktive Auswahl“, „Set 1“ und „Set 2“ werden die in den entsprechenden Auswahlen enthaltenen Elemente geplottet (Registerkarte „Auswahl/Löschen“). Wird die Option „Selekt Namen“ ausgewählt, so scheint beim Anklicken der Schaltfläche „Plot“ ein Textfenster mit den Namen aller vorhandenen VDAFS-Elemente. In diesem Fenster sind die Namen der zu plottenden Elemente mit Cursor zu markieren. Die Auswahl ist in dem Textfenster mit der Schaltfläche „OK“ zu bestätigen.

Plot: Mit der Schaltfläche erfolgt die grafische Darstellung aller in der aktiven Plotauswahl enthaltenen Elemente.

Plot Namen: Wird die Schaltfläche angeklickt, so werden die Namen der in der aktiven Plotauswahl enthaltenen VDAFS-Elemente im Schwerpunkt der Elemente geplottet.

Superponieren: Wird die Option nicht angekreuzt, so wird eine neue aktive Plotauswahl definiert; anderenfalls werden die aktuell ausgewählten Elemente zu der aktiven Plotauswahl hinzugefügt und der Maßstab neu bestimmt.

Layerzuordnung verwenden: Mit der Registerkarte „Auswahl / Löschen“ kann den VDAFS-Elementen eine Layer ID zugeordnet werden. Ist die Option angekreuzt, so werden die Elemente in verschiedenen Displaylisten geplottet, so dass mit dem Kommando „Layer“ sehr einfach Teile der Struktur ein- und ausgeblendet werden können.
