Registerkarte „Auswahl / Löschen“

Mit dem Kommando kann eine aktive Auswahl von VDAFS-Elementen definiert werden, die bei anderen Kommandos von Bedeutung ist. Die aktive Auswahl wird ggf. in mehreren Schritten aus verschiedenen Teilauswahlen wie beim Kommando „Elementauswahl“ (vgl. Kapitel 8) zusammengesetzt.

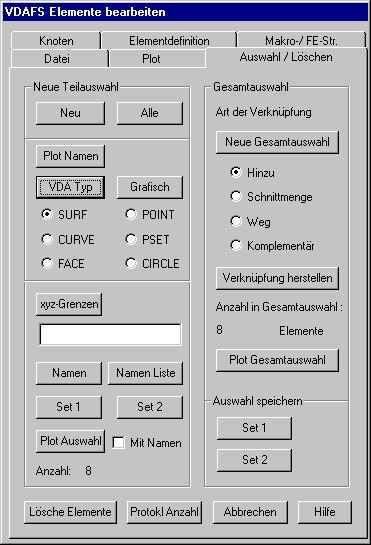

Das dargestellte Dialogfenster bietet folgende Alternativen:

Neue Teilauswahl

Neu: Die aktuelle Teilauswahl wird gelöscht

Alle: Alle VDAFS-Elemente werden in die Teilauswahl aufgenommen

VDA Typ: Alle Elemente des gewählten Typs werden in die Teilauswahl aufgenommen.

Grafisch: Wird die Schaltfläche angeklickt, so können anschließen VDAFS-Elemente für die Teilauswahl grafisch selektiert werden.

XYZ-Grenzen: Alle VDAFS-Elemente, die vollständig innerhalb des angegebenen Koordinatenbereiches liegen, werden in die Teilauswahl übernommen. Der Koordinatenbereich ist in dem Eingabefeld in der Folge, x_l, x_r, y_l, y_r, z_l, z_r anzugeben.

Gruppe: Ausgewählt werden alle Elemente mit der angegebenen Gruppennummer.

Layer: Ausgewählt werden alle Elemente mit der angegebenen Layernummer.

Namen: Wird die Schaltfläche angeklickt, so werden in einem Textfenster die Namen aller vorhandenen VDAFS-Elemente nach Typ sortiert angezeigt. In diesem Fenster können Namen mit Cursor markiert werden (Textmarkierung). Wird danach die Schaltfläche „OK“ des Textfensters angeklickt, so werden alle VDAFS-Elemente in die Teilauswahl übernommen, deren Namen in dem Textfenster markiert sind.

Namen Liste: Mit dieser Schaltfläche wird nur das Textfenster mit den Namen aller VDAFS-Elemente angezeigt.

Set 1, Set 2: Mit diesen Schaltflächen werden die in den Auswahlsets 1 bzw. 2 gespeicherten Elemente in die Teilauswahl übernommen.

Plot Auswahl: Wird die Schaltfläche angeklickt, so werden zur grafischen Überprüfung die Elemente der Teilauswahl mit einem Symbol markiert und wahlweise mit ihren Namen beschriftet (Option „Mit Namen“)

Gesamtauswahl

Die Gesamtauswahl wird in der Regel aus mehreren Teilauswahlen aufgebaut. Hierfür ist anzugeben, wie die aktuelle Gesamtauswahl mit der neuen Teilauswahl verknüpft werden soll. Folgende Alternativen sind möglich:

Neue Gesamtauswahl: Die aktuelle Gesamtauswahl wird gelöscht.

Hinzu: Elemente der Teilauswahl werden hinzugefügt.

Schnittmenge: Es wird eine Schnittmenge gebildet; in der neuen Gesamtauswahl sind nur diejenigen Elemente enthalten, die zuvor in der Gesamtauswahl und der Teilauswahl enthalten waren.

Weg: Die Elemente der Teilauswahl werden aus der aktuellen Gesamtauswahl entfernt.

Komplementär: Die neue Gesamtauswahl besteht aus allen VDAFS-Elementen, die nicht in der Teilauswahl enthalten sind.

Verknüpfung herstellen: Wird diese Schaltfläche angeklickt so wird die Verknüpfung zwischen der aktuellen Gesamtauswahl und der Teilauswahl entsprechend der ausgewählten Alternative hergestellt. Die neue Anzahl Elemente der Gesamtauswahl wird in dem Dialogfenster angezeigt.

Plot Gesamtauswahl: Mit dieser Schaltfläche werden zur grafischen Überprüfung die Elemente der aktiven Gesamtauswahl mit einem Symbol markiert und wahlweise mit ihren Namen beschriftet (Option „Mit Namen“).

Auswahl speichern

Zwei verschiedene Auswahlen können als Auswahlset gespeichert und später sehr einfach wieder aktualisiert werden.

GruppenNr., Layer, Farbindex zuordnen

In dem Eingabefeld ist die Gruppennummer, Layernummer oder der Farbindex anzugeben, welche den Elementen der aktiven Gesamtauswahl zugeordnet werden soll. Mit der Schaltfläche „Zuordnen“ erfolgt die Zuordnung entsprechend der ausgewählten Option. Bei der Erzeugung der Makrostruktur werden die Zuordnungen für die SURF-Flächen auch für die Makroelemente und die daraus generierten Finiten Elemente übernommen.

Lösche Elemente

Mit dieser Schaltfläche werden die in der aktuellen Gesamtauswahl enthaltenen VDAFS-Elemente im Arbeitsspeicher gelöscht.

Protokolliere Anzahl

Mit dieser Schaltfläche wird im Protokollfenster angezeigt, wie viele VDAFS-Elemente der verschiedenen Typen vorhanden sind.
