Unterteilung: Unterteilung der Makrostruktur durchführen

Nachdem die Unterteilung der Makrostruktur spezifiziert worden ist, wird mit dem Kommando die Unterteilung der Makroelemente in Finite Elemente durchgeführt.

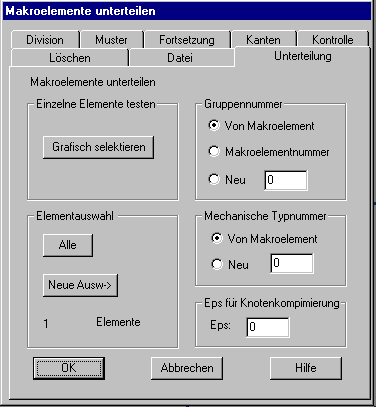

 In dem dargestellten Dialogfenster sind folgende Angaben zu machen:





Kantenzwischenknoten

Wird die Option eingeschaltet, so wird auf allen FE-Kanten ein Zwischenknoten erzeigt, dieses erfolgt außer bei den Makroelementtypen 105 und 400 bereits bei der Unterteilung des Einheitselementes, so dass bei der Übertragung des Musters auf die Geometrie des Makroelementes gekrümmte Kanten und Flächen erhalten bleiben. Bei den Typen 105 und 400 werden die Kantenzwischenknoten nach der Unterteilung des Makroelementes eingefügt.

Eckwinkel prüfen

Wir die Option eingeschaltet, so werden bei allen generierten Viereckselementen die Eckwinkel überprüft, ist ein Winkel kleiner als der angegebene Mindestwinkel oder größer als 180 Grad – diesem Winkel, so wird das Viereckselement in zwei Dreieckselemente umgewandelt.

Elementauswahl

Durch Spezifizieren einer Elementauswahl ist es möglich, die Unterteilung auf einzelne Elemente zu beschränken.


Mechanische Typnummer

Von Makroelement: Die bei den Makroursprungselementen eingetragene mechanische Typnummer wird bei den FE übernommen.

Neu: Die FE erhalten die angegebene Nummer als mechanische Typnummer.

Gruppennummer

Von Makroelement: Die Gruppennummer des Makroursprungselementes wird bei den finiten Elementen übernommen.

Makroelementnummer: Die FE erhalten die Elementnummer des Makroursprungselementes als Gruppennummer.

 Neu: Die FE erhalten die angegebene Nummer als Gruppennummer.

Eps für Knotenkomprimierung

Wahlweise kann ein Toleranzmaß für die Verschmelzung nahe bei einander liegender Knoten angegeben werden. Fehlt die Angabe, so wird automatisch ein geeigneter Wert für eps vom Programm ermittelt. Knoten, deren Abstand kleiner eps ist, werden zu einem Knoten zusammengefasst. Hinweis: Es sollte überprüft werden, ob dicht zusammenfallende Knoten im Innern der FE-Struktur vorkommen, da eps evtl. zu klein gewählt wird.

Einzelne Elemente testen

Grafisch selektieren: Wird diese Schaltfläche angeklickt und werden anschließend einzelne Makroelemente grafisch selektiert, so werden diese nach Abschluss der Selektion sofort unterteilt und die generierten Finiten Elemente werden mit anderer Farbe mit der Makrostruktur im Grafikfenster überlagert, so dass die geeignete Wahl des Teilungsmusters sofort für einzelne Makroelemente grafisch überprüft werden kann.
