Typ2Typ: Elementtyp umwandeln

Das Kommando ermöglicht es, den geometrischen Elementtyp von ausgewählten Elementen zu verändern, indem automatisch zusätzliche Knotenpunkte auf den Elementkanten oder im Innern der Elemente durch Interpolation erzeugt oder Knotenpunkte gelöscht werden. Es können auch automatisch Viereckselemente mit zu großer Verwindung oder zu großen Eckwinkeln (vergleiche Kommando Kontrolle) in zwei Dreieckselemente umgewandelt werden.

Die Typumwandlung kann auch erforderlich sein, wenn Finite Elemente durch Teilung von Makroelementen erzeugt werden, da hierbei nur Elemente mit einem Zwischenknoten auf den Kanten erzeugt werden können.

Des weiteren ist die Typumwandlung erforderlich, wenn Elemente mit Knoten im Flächeninnern in AutoCAD dargestellt und wieder gelesen werden. Hierbei gehen Knoten im Flächeninnern verloren.

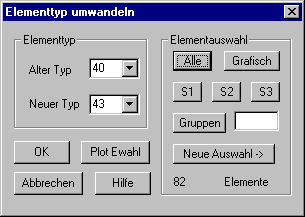

In dem dargestellten Dialogfenster können folgende Optionen eingestellt werden:

Elementtyp

Alter Typ: In der aufklappbaren Liste werden alle in der Elementdatei vorhandenen Elementtypen angezeigt. Es ist auszuwählen, welcher Elementtyp umgewandelt werden soll.

Neuer Typ: In der aufklappbaren Liste wird angezeigt, in welche neuen geometrischen Typen der ausgewählte alte Elementtyp umgewandelt werden kann. Es ist ein neuer Elementtyp auszuwählen.

Elementauswahl

Es sind die Elemente auszuwählen, die umgewandelt werden sollen. Von der Auswahl werden nur die Elemente berücksichtigt, welche den angegebenen alten Elementtyp besitzen. Mit „PlotEWahl“ kann die Auswahl grafisch überprüft werden.
