Tutorial

Das Unterverzeichnis \demo enthält einige Demonstrationsdateien, die als Tutorial benutzt werden können und einen Überblick über den Funktionsumfang des Programms geben. Die Demonstrationsdateien werden mit dem oben beschriebenen Kommando „Demo File“ gestartet. Wird eine Verknüpfung von MAKROS mit der Dateinamenserweiterung .dem eingetragen, so können Demonstrationsläufe auch durch Doppelklick auf die Demodateien gestartet werden.

Im Folgenden werden einige der Demonstrationsdateien genauer beschrieben:

Demofile: subdivision.dem

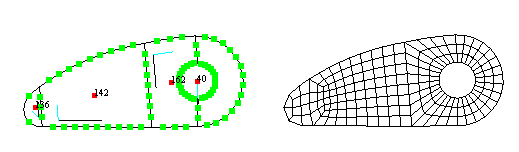

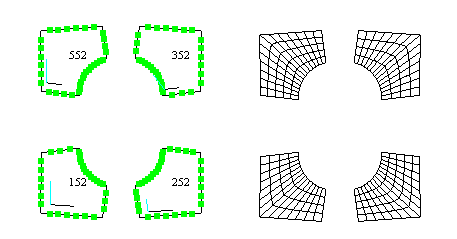

Das Beispiel zeigt eine Unterteilung einer Makrostruktur aus 4 Makroelementen in eine FE-Struktur. Unterteilungsparameter werden mit dem Kommando „Muster“ zugeordnet.



Demofile: intersection.dem

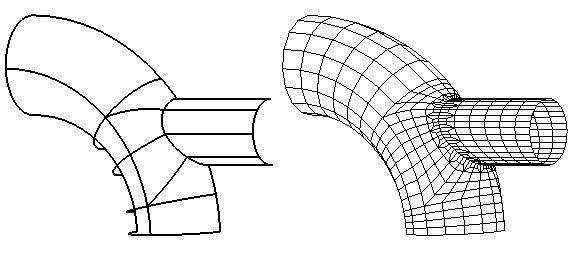

Unter alleiniger Verwendung von MAKROS-Kommandos werden die in nachfolgendem Bild dargestellte Makro- und FE-Struktur erzeugt. Die Generierung erfolgt in folgenden Schritten:



Kommando

Funktion

KoorSystem

Lokales Toruskoordinatensystem definieren

Zusatzknoten

2 Knoten im Torussystem eingeben

Zusatzknoten

Gerade zwischen den 2 Knoten im Torussystem unterteilen

3D-Erw/Translation

Weitere Schnitte auf dem Torus durch Translation im Torussystem erzeugen

Element definieren

Makroelemente auf der Torusfläche grafisch definieren

Lösche

Punktelemente löschen

KoorSystem

Lokales Zylinderkoordinatensystem definieren

Zusatzknoten

2 Knoten im Zylindersystem eingeben

Zusatzknoten

Gerade zwischen den 2 Knoten im Zylindersystem unterteilen

3D-Erw/Translation

Einen weiteren Schnitt auf dem Zylinder durch Translation erzeugen

Schnitt

Eine Knotenschicht in Richtung der Zylinderachse auf die Torusfläche verschieben

Element definieren

Makroelemente auf der Zylinderfläche grafisch definieren

Lösche

Punktelemente löschen

Zusatzknoten

Zwischenknoten durch Unterteilung von Geraden auf der Torusfläche erzeugen

Lösche

2 Makroelemente der Torusfläche löschen

Element definieren

An die Schnittkurve angrenzende Makroelemente grafisch definieren

Löschen

Punktelemente löschen

Muster

Unterteilungsparameter der Makroelemente zuordnen

Unterteilung

Unterteilung der Makroelemente durchführen

Glättung

Durch Makrounterteilung erzeugte Zwischenknoten auf die Torusfläche verschieben

Netzverfeinerung

Netzverfeinerung im Bereich des Anschlusses

Spiegeln

Finite Elemente an der Ebene Z = 0 spiegeln.





Demofile: nastran1.dem

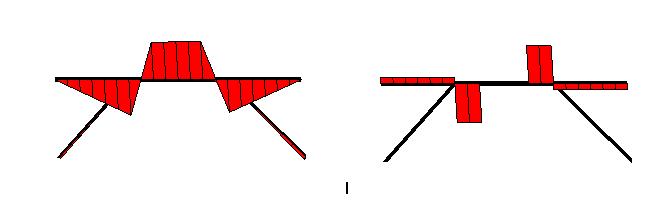

In dem Beispiel wird das Pre- und Postprozessing für das nachfolgende Rahmensystem durchgeführt.

Demofile: nastran2.dem

In dem Beispiel wird das Pre- und Postprozessing für das nachfolgende Volumenmodell durchgeführt.

Demofile: nastran4.dem

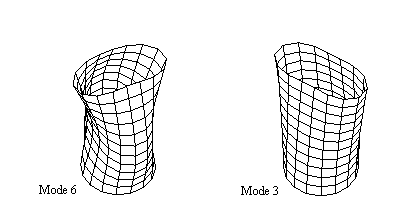

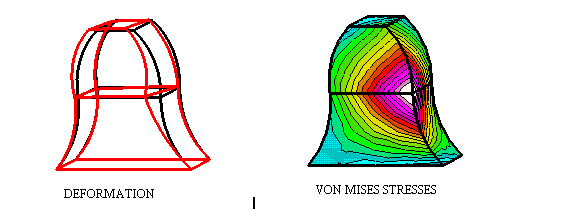

In dem Beispiel wird das Pre- und Postprozessing für die nachfolgende Zylinderschale durchgeführt.



Demofile: subdivision2.dem

Die im folgenden Bild gezeigte Makrostruktur aus 27 Makroelementen wird mit dem Kommando „LeseAutoCAD“ von einem DXF-File gelesen. Mit dem Kommando „Muster“ werden Teilungsparameter für eine möglichst regelmäßige Unterteilung der Makroelemente zugewiesen, so dass die dargestellte FE-Struktur erzeugt wird.



Demofile: 3Dextention.dem

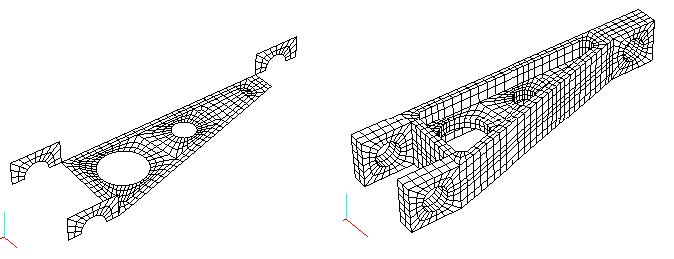

Bei dem Beispiel wird aus einer FE-Struktur aus Flächenelementen eine Volumenstruktur generiert. Mit dem Kommando „3D-Erw/Translation“ werden zunächst mehrere Schichten von Volumenelementen aufgebaut, anschließend wird die Struktur an der Symmetrieebene Z=0 gespiegelt, wodurch die im folgenden Bild gezeigte Volumenstruktur erzeugt wird.







Demofile: patern15x.dem

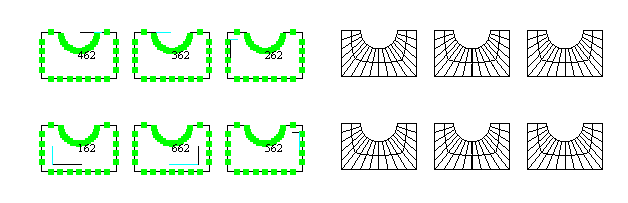

Das Beispiel zeigt, welche Musterkennzahlen abhängig von dem Anfangspunkt des Polygonzuges, für eine regelmäßige Unterteilung von 5-eckigen Makroelementen zu verwenden sind.





Demofile: patern16x.dem

Das Beispiel zeigt, welche Musterkennzahlen abhängig vom Anfangspunkt des Polygonzuges, für eine regelmäßige Unterteilung von 6-eckigen Makroelementen zu verwenden sind.

Demofile: typ400_1.dem, typ400_2.dem, typ400_3.dem

Elementtyp 400: freie Vernetzung ebener Gebiete.



Demofile: dplatte.dem

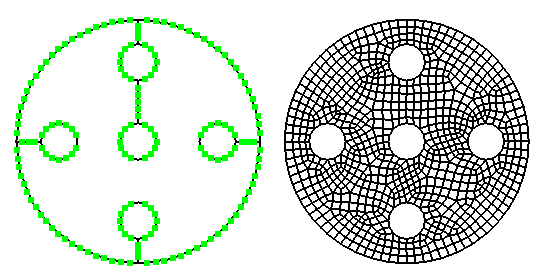

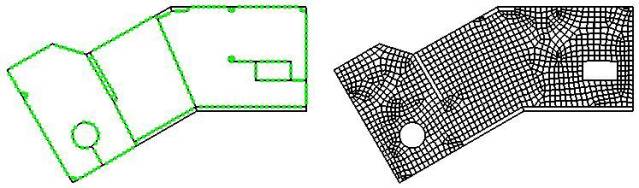

Elementtyp 400: freie Vernetzung ebener Gebiete.



Demofile: vdafs.dem

Generierung einer Makro- und einer FE Struktur aus einem CAD-Modell im VDAFS-Format.



Demofile: referencepoint.dem

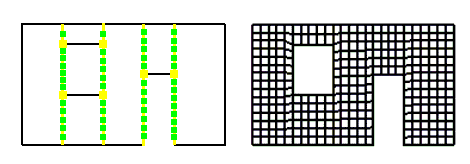

Unterteilung von Makroelementen unter Verwendung von Festpunkten.

Reihenfolge der Definition der Unterteilungsspezifikation: Lage der Festpunkte festlegen, Division alle Kanten mit „Division“, Kontrolle des entstehenden FE-Netzes mit „Unterteilung / Einzelne Elemente testen“, Korrektur der Anzahl Zwischenknoten auf Kantenteilstücken mit „Festpunkte / Anzahl Zwk anzeigen / Speichern“.

Demofile: nastran3.dem

Pre- und Postprozessing für eine Platte

Demofile: arrayplot.dem

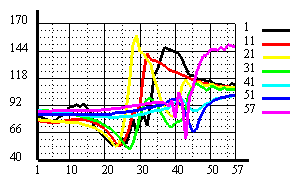

3D-Plot und XY-Plot von Arraydaten (siehe Kommando „Array Plot“)

Demofile: defkoor.dem

Definition von Randkoordinatensystemen.

Demofile: netz.dem

Lokale Verfeinerung eines ebenen Netzes

Demofile: mak01903.dem

Postprozessing einer großen Volumenstruktur.

Demofile: pattern150.dem

Unterteilung Makrotyp 150.

Demofile: post1.dem, post2.dem, arrayview.dem

Postprozessing.

Demofile: translation.dem, move.dem

Kommando 3dErweiterung/Translation.

Demofile: flast.dem

Definition verteilter Flächenlasten

Demofile: demo.dem

Zusammenfassung mehrerer Demodateien.
