Sortieren: Elemente/Knoten neu nummerieren und sortieren

Das Kommando ermöglicht es, Elemente und Knoten nach ihrer geometrischen Lage zu sortieren. Die Elemente/Knoten erhalten zunächst neue externe Nummern entsprechend ihrer Lage und werden anschließend nach diesen Nummern aufsteigend sortiert.

Die Nummerierung nach der Lage erfolgt nach folgenden Regeln:

Es wird der Ausschnitt ermittelt, in dem alle Knoten liegen.

Der Ausschnitt wird in Richtung der Achsen in 1024 Schichten unterteilt, so dass eine 3D-Struktur in 2**30 kleine Quader unterteilt wird. Bei der Auswahl der Reihenfolge der Sortierung kann angegeben werden, dass in einer Richtung keine Unterteilung erfolgen soll.

Die entstehenden Quader werden fortlaufend nummeriert, z.B. bei der Sortierung in der Folge xyz ist die  Reihenfolge (((ix = 1, 1024), iy = 1, 1024), iz = 1, 1024); ix, iy, iz sind hierin die Nummern der Schichten in Richtung der Koordinatenachsen.

Die Knoten werden auf die Quader verteilt und entsprechend der Nummerierung der Quader fortlaufend nummeriert.

Wird ein lokales Koordinatensystem angegeben, so werden die Knoten zunächst in das lokale Koordinatensystem transformiert und dann nach ihrer Lage in dem lokalen Koordinatensystem sortiert.

Bei der Sortierung der Elemente werden die Koordinaten des Elementschwerpunktes für die Festlegung der Elementlage verwendet.

Hinweis: Werden externe Knoten- oder Elementnummern der FE-Struktur geändert, so wird geprüft, ob eine Lastdatei „projekt.lqd“ existiert und ggf. wird angefragt, ob externe Nummern in dieser Lastdatei entsprechend geändert werden sollen. Bei positiver Antwort wird die Lastdatei geladen, die externen Nummern werden angepasst und die Lastdatei wird wieder auf Platte zurückgeschrieben, dabei wird vorausgesetzt, dass Änderungen in der Lastdatei auf Platte gesichert wurden. Bei negativer Antwort wird angefragt, ob die Neunummerierung durchgeführt werden soll. Diese Anfrage ist zu verneinen, wenn z.B. die Lastdatei zuvor noch gesichert werden soll. Werden externe Nummern in der Lastdatei geändert, so ist es wichtig, auch die geänderte FE-Struktur auf Platte zu sichern, da sonst die Nummerierung der Knoten bzw. Elemente in den Dateien „projekt.fes“ und „projekt.lqd“ nicht verträglich ist. Werden externe Elementnummern der Makro-Struktur geändert, so wird geprüft, ob eine Unterteilungsdatei existiert und ggf. wird angefragt, ob externe Nummern in dieser Datei entsprechend geändert werden sollen.

Nach Einstellung der Parameter wird die Neunummerierung und Umspeicherung mit der Schaltfläche „Sortieren“ aktiviert.

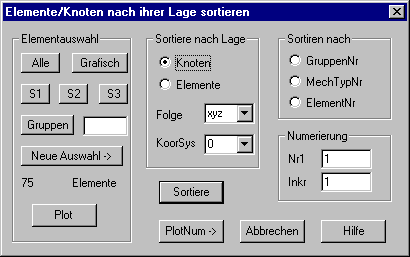

In dem dargestellten Dialogfenster sind folgende Angaben zu machen:

Sortiere nach Lage

Knoten: Knotenpunkte sortieren

Elemente: Elemente sortieren

Folge: Aus der aufklappbaren Liste ist anzugeben, in welcher Reihenfolge die Nummerierung erfolgen soll. Mögliche Alternativen sind (xy), (yx), (xz), (zx), (yz), (z,y), (xyz), (xzy), (yxz), (yzx), (zxy), (zyx). Bei Angabe von nur zwei Richtungen werden die Koordinatenwerte für die dritte Richtung nicht unterschieden. Die Auswahl (xy) ist z.B. bei räumlichen Schalenflächen sinnvoll, bei denen keine Sortierung in z-Richtung erfolgen soll.

KoorSys: Wird die Nummer eines lokalen Koordinatensystems eingetragen, so werden die Elemente/Knoten entsprechend ihrer Lage in diesem lokalen Koordinatensystem sortiert. Die Liste zeigt alle definierten Koordinatensysteme an.

Sortiere nach

Gruppennummer: Elemente werden nach ihrer Gruppennummer aufsteigend sortiert

Mech.TypNr.: Elemente werden nach ihrer mechanischen Typnummer aufsteigend sortiert

ElementNr.: Elemente werden nach ihrer Elementnummer aufsteigend sortiert.

Elementauswahl

Nur die ausgewählten Elemente und zugehörigen Knotenpunkte werden in den Sortierprozess einbezogen.

Nummerierung

Nr.1: Nummer des 1. Elementes/Knotens

Inkr: Inkrement für die Nummerierung

Sortieren

Mit der Schaltfläche wird die Änderung der externen Knoten- bzw. Elementnummern durchgeführt.

PlotNum

Mit der Schaltfläche wird das Dialogfenster zum Kommando „Plot Nummern“ aktiviert, mit der die Zuordnungen grafisch überprüft werden können.
