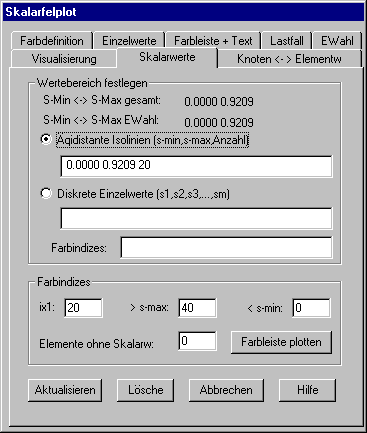

Skalarwerte: Wertebereich der darzustellenden Skalarwerte festlegen

Auf dieser Registerkarte wird festgelegt, für welche Skalarwerte Isolinien berechnet und welche Farbindizes für die Isobänder verwendet werden sollen. Angezeigt werden der kleinste und größte vorhandene Skalarwert für die gesamte Struktur und die aktuell eingestellte Elementauswahl für welche Skalarwerte geplottet werden sollen. Es sind folgende Optionen vorgesehen:

Äquidistante Isolinien (s-min, s-max, Anzahl)

Bei Auswahl dieser Option sind in dem Eingabefeld der kleinste und der größte Wert für eine Folge äquidistanter Isolinien, sowie die Anzahl der Bereiche anzugeben.

Diskrete Einzelwerte (s1, s2, s3, ... sm)

Bei Auswahl dieser Option sind in dem Eingabefeld die Zahlenwerte für maximal 30 einzelne Isolinien anzugeben. Zusätzlich werden wahlweise in dem zweiten Eingabefeld die Farbindizes für den Flächenplot zwischen den Isolinien angegeben. Für fehlende Farbindizes wird jeweils der nachfolgende Index um 1 erhöht, mit ix1 beginnend, wenn nichts eingetragen ist.

Farbindizes

Anzugeben sind folgende Farbindizes

ix1: Farbindex für die erste Isofläche ab der Isolinie s-min bzw. s1. Der Index wird für die nachfolgenden Isoflächen jeweils um 1 erhöht.

>s-max: Farbindex für den Bereich oberhalb der größten angegebenen Isolinie

< s-min: Farbindex für den Bereich unterhalb der kleinsten angegebenen Isolinie

Elemente ohne Skalarwert: Farbindex für die Elemente, für die keine Skalarwertverteilung geplottet wird.

Wird ein Farbindex mit 0 angegeben, so wird die eingestellte Hintergrundfarbe verwendet.

Farbleiste plotten: Mit der Schaltfläche wird die eingestellte Farbverteilung in einer Farbleiste dargestellt.
