Schwingung: Dynamische Simulation

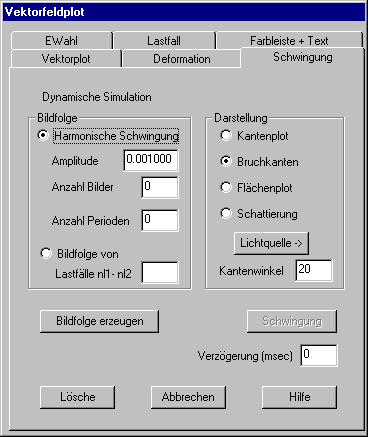

Knotenverschiebungen können auch als Amplituden einer harmonischen Schwingung interpretiert werden. In dem dargestellten Dialogfenster können folgende Optionen eingestellt werden:

Harmonische Schwingung

Amplitude: In dem Eingabefeld ist der Faktor anzugebnen, mit dem die Vektoren für die Darstellung multipliziert werden sollen.

Anzahl Bilder: Einzutragen ist die Anzahl Bilder für einen halben Schwingungszyklus

Anzahl Perioden: Einzutragen ist die Anzahl Schwingungszyklen, die durchlaufen werden sollen.

Bildfolge von

Eine nicht harmonische Schwingung wird durch eine Bildfolge simuliert. Hierfür müssen für jedes Einzelbild die Knotenverschiebungen als ein Vektorfeld mit aufeinanderfolgenden Lastfallnummern gegeben sein. In dem Eingabefeld werden die Nummern des ersten und des letzten dieser Lastfälle angegeben.

Darstellung

Anzugeben ist wie bei der Darstellung der Strukturdeformation, wie die Struktur abgebildet werden soll. Mit der Schaltfläche „Lichtquelle“ können bei schattierter Darstellung Parameter für die Lichtquelle eingestellt werden.

Bildfolge erzeugen

Nach Einstellung der Parameter für die dynamische Simulation wird mit dieser Schaltfläche die Bildfolge für die Simulation erzeugt.

Schwingung

Mit der Schaltfläche „Schwingung“ werden die Bilder in rascher Folge auf dem Bildschirm ausgegeben. Die Schnelligkeit ist stark von der Größe des Grafikfensters und der Grafikkarte abhängig. Ist die Bildfolge zu schnell, so kann in dem Eingabefeld eine Bildverzögerung in Millisekunden angegeben werden.

Ewahl: Elementauswahl für Strukturplot bzw. Vektorfeldplot.

Mit der Registerkarte kann eine Elementauswahl für den Strukturplot und für den Vektorfeldplot angegeben werden, so dass ggf. nur die Vektoren bestimmter Elemente geplottet werden. Außerdem können die kleinste und größte Länge der Vektoren des gesamten aktiven Lastfalls und der Elementauswahl für Vektorfeldplot ermittelt und angezeigt werden ( vgl. entsprechende Registerkarte bei Strukturfeldplot).

Lastfall: Lastfallkombination festlegen

Vektorfelder gleichen Typs können zu einem neuen Lastfall kombiniert werden. Mit der Registerkarte sind die Überlagerungsfaktoren anzugeben. Die Registerkarte ist dieselbe wie bei Skalarfeldplot.
