Querschnitte: Elementquerschnittswerte bzw. Elementpropertywerte definieren und zuordnen

Mit dem Kommando werden Querschnitte bzw. Elementpropertywerte definiert und den Elementen zugeordnet. Die Querschnittswerte werden in der PATRAN- und der NASTRAN-Schnittstelle als "Element Properties" gespeichert. Bei NASTRAN werden mit dem Kommando außer den Elementproperties (Querschnittstypnr = mechanische Typnummer der Elemente + 1000) auch noch zusätzliche Parameterwerte für einige Elementtypen angegeben, hierfür ist eine Querschnittstypnummer anzugeben die gleich der mechanischen Typkennzahl der Elemente ist (vgl. NASTRAN-Schnittstelle). Jeder Querschnitt erhält eine eindeutige Querschnittsnummer. Wird eine vorhandene Querschnitts-Nummer eingetragen, so können mit der Schaltfläche „Anzeigen“ die zugehörigen Werte in dem Dialogfenster angezeigt werden. Damit kann auf bereits gespeicherte Querschnitte Bezug genommen und diese einer neuen Elementauswahl zugeordnet werden.

Mit dem Kommando „Plot“ oder „Check NASTRAN“ kann überprüft werden, ob allen Elementen ein Querschnitt zugeordnet wurde.

Das Dialogfenster bleibt aktiv, bis es mit "Abbrechen" geschlossen wird. Mit "Speichern" werden die Werte abgespeichert und mit "Lösche" werden gespeicherte Werte wieder gelöscht. Mit „Alles löschen“ werden alle gespeicherten Querschnittsdaten gelöscht.

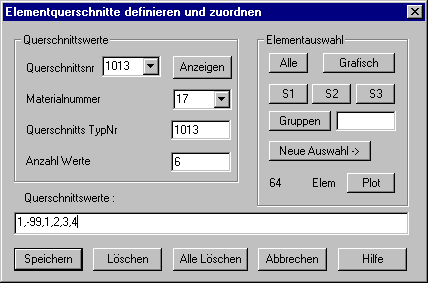

Nach Eingabe des Kommandos erscheint das dargestellte Dialogfenster, in dem die folgenden Werte anzugeben sind:

Querschnittswerte

Querschnittsnummer: Die Querschnittsnummer ist einzutragen. Die aufklappbare Liste zeigt alle bisher verwendeten Querschnittsnummern.

Materialnummer: Einzutragen ist die Nummer eines mit dem Kommando Material definierten Materialsets. Die Nummern der bereits definierten Materialien werden in einer Listbox angezeigt.

Querschnitts TypNr: Die eingetragene Zahl wird als Parameter N3 der PATRAN-Schnittstelle gespeichert. Bei NASTRAN muss die Typkennzahl für den Property-Record um 1000 größer sein als die mechanische Typkennzahl der Elemente, für zusätzliche Elementparameterwerte ist eine Typkennzahl gleich der mechanischer Typkennzahl der Elemente anzugeben.

Anzahl Werte: Einzutragen ist die Anzahl zugeordneter Querschnittswerte

Querschnittswerte: In dem Eingabefeld sind die Querschnittswerte einzutragen.

Elementauswahl

Es sind die Elemente anzugeben, denen der Querschnittstyp zugeordnet werden soll. Die Elemente müssen alle dieselbe Formkennzahl sowie dieselbe Anzahl Elementknoten besitzen.
