Postfarben: Lineare Farbabstufungen definieren

Mit dem Kommando können die den verschiedenen Farbindizes zugeordneten Farben neu festgelegt werden.

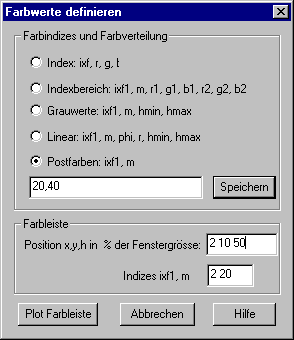

Es erscheint das dargestellte Dialogfenster mit folgenden Optionen:

Index: ixf, r, g, b

Anzugeben sind ein einzelner Farbindex und die (r, g, b)-Farbwerte für diesen Index.

Indexbereich: ixf1, m, r1, g1, b1, r2, g2, b2

Anzugeben sind der kleinste Farbindex ixf1 und die Anzahl Farbindizes denen neue Farbwerte zugeordnet werden sollen, sowie die (r, g, b)-Farbwerte für den kleinsten und größten Farbindex. Die Farbwerte für dazwischen liegende Farbindizes werden durch lineare Interpolation bestimmt.

Grauwerte: ixf1, m, hmin, hmax

Anzugeben sind der kleinste Farbindex ixf1 und die Anzahl Farbindizes, sowie die Helligkeit hmin und hmax in % für den kleinsten und größten Farbindex. Dazwischen wird linear interpoliert.

Linear: ixf1, m, phi, r, hmin, hmax

Anzugeben sind der kleinste Farbindex (ixf1) und die Anzahl Farbindizes (m), sowie die Farbe (phi), die Sättigung (r) und Helligkeit (hmin) für den kleinsten Farbindex und die Helligkeit (hmax) für den größten Farbindex. Die Farbe wird als Winkel (0-360) und Radius (0-100) des Farbkegels (HLS-Farbsystem) angegeben.

Den Winkeln sind folgende Farben zugeordnet: 0° = blau, 60° = magenta, 120° = rot, 180° = gelb, 240° = grün, 300° = cyan, 360° = blau.

Postfarben: ixf1, m

Anzugeben sind der kleinste Farbindex ixf1 und die Anzahl Farbindizes. Zwischen dem kleinsten und dem größten Farbindex erfolgt ein stetiger Farbübergang zwischen den Farben blau, grün, gelb, rot, magenta.

Speichern

Nach Auswahl der Option für die Farbdefinition und Eingabe der numerischen Parameter erfolgt die Aktualisierung der Farbtabelle durch Anklicken dieser Schaltfläche.

Plot Farbleiste

Wird die Schaltfläche angeklickt, so wird eine Farbleiste mit den Farben für die Indizes ixf1 bis isf1 + m - 1 geplottet. Ixf1 und m sind in dem Eingabefeld einzutragen.
