Plot Nummern: Gruppennummer etc. plotten

Mit dem Kommando kann grafisch die Zuordnung von Elementnummern, Gruppennummern usw. überprüft werden. Die Nummern werden in einem Hilfslayer geplottet.

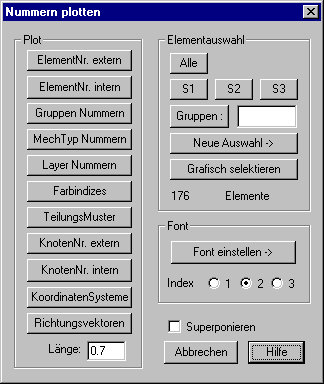

In dem dargestellten Dialogfenster können folgende Optionen eingestellt werden:

Plot

ElementNr extern / intern: Die den Elementen zugeordnete externe bzw. interne Nummer wird geplottet.

Gruppennummer: Die den Elementen zugeordnete Gruppennummer wird geplottet.

Mech. Typnummer: Die den Elementen zugeordnete mechanische Typnummer wird geplottet.

Layernummer: Die den Elementen zugeordnete Layernummer wird geplottet.

Farbindex: Der zugeordnete Farbindex wird geplottet.

Teilungsmuster: Die Kennzahl des den Elementen zugeordneten Teilungsmusters wird geplottet.

KnotenNr extern / intern: Die den Knoten zugeordneten externen bzw. internen Knotenummern werden geplottet.

Koordinatensysteme: Die Achsen der vorhandenen lokalen Koordinatensysteme und die Bezugsnummern der Koordinatensysteme werden geplottet.

Richtungsvektor: Im Schwerpunkt von Flächenelementen wird ein Richtungsvektor geplottet, aus dem der Umlaufsinn der Elementdefinition ersichtlich ist. Die Länge des Vektors ist in dem Eingabefeld einzutragen.

Elementauswahl

Nur die ausgewählten Elemente werden beschriftet.

Font

Wird die Schaltfläche „Font einstellen“ angeklickt, so kann den Fontnummern 1 - 3 ein anderer Font und eine Textfarbe zugewiesen werden. Ausgewählt werden kann die Nummer des Fonts, der für die Schriftzeichen verwendet werden soll.
