Layernamen: Layernamen definieren

Den Elementen kann mit dem Kommando Gruppe eine Layernummer zugeordnet werden. Mit dem Kommando werden den Layernummern alphanumerische Namen mit maximal 30 Zeichen zugeordnet. Die Verwendung von Layern ermöglicht es, Strukturteile mit Namen zu identifizieren. Die Layernummern und Layernamen werden beim Sichern der Datei mit auf Platte gesichert.

Werden Elemente von AutoCAD gelesen, so werden die AutoCAD-Layer fortlaufend durchnummeriert und die Layernummern der Ursprungslayer sowie deren Namen den Elementen zugeordnet.

Maktroelementen können die Layernummern 1 - 100 und Finiten Elementen die Layernummern 101 - 199 zugeordnet werden. Werden Makroelemente in Finite Elemente unterteilt, so erhalten diese automatisch die Layernummer der Ursprungselemente + 100 zugewiesen. An die Layernamen der Ursprungselemente wird hierbei automatisch die Endung -fe angehängt.

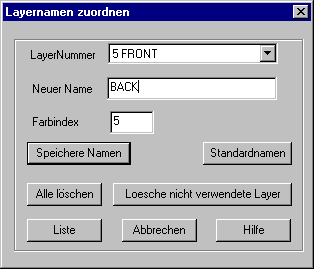

Mit dem dargestellten Dialogfenster können die Namen von Layern geändert werden. Die Dialogelemente haben folgende Bedeutung:

Layernummer

Die aufklappbare Liste zeigt alle verwendeten Layernummern und die zugeordneten Namen für die Makro- bzw. FE-Struktur. Aus der Liste kann ein Layer ausgewählt werden.

Neuer Name

In dem Eingabefeld kann ein neuer Name eingetragen werden.

Farbindex:

Zugehörig zu jedem Layernamen wird eine Layerfarbe gespeichert.

Speichere Namen

Mit der Schaltfläche wird der neue Name gespeichert.

Standardnamen

Mit dieser Schaltfläche wird allen Layernummern, denen kein Name zugeordnet ist, der Standardname m_elem_xx zugeordnet, wobei für xx die Layernummer eingesetzt wird.

Alle löschen

Mit dieser Schaltfläche werden alle Namen gelöscht.

Lösche nicht verwendete Layer

Wird die Zuordnung von Layernummern zu den Elementen geändert (Kommando Gruppe), so können Layernamen übrig bleiben, denen keine Elemente zugeordnet sind. Mit der Schaltfläche werden diese Layernamen aus der Liste entfernt.

Liste

In einem Fenster werden alle Layer aufgelistet, die definiert sind, mit Angabe der Layerfarbe und der Anzahl Elemente, denen der Layer zugewiesen ist.
