Kontrolle: Verträglichkeit der Unterteilungsangaben überprüfen.

Überprüft wird, ob die für die einzelnen Elemente und Richtungen bzw. Kanten angegebenen Unterteilungen miteinander verträglich sind. Die Verträglichkeit kann jedoch nur bei aneinanderstoßenden Elementkanten geprüft werden, die dieselben Endknotenpunkte besitzen. Kanten mit unverträglichen Teilungsangaben werden grafisch hervorgehoben. Bei Volumenelementen erfolgt die Kontrolle nur für die Kanten der Grundfläche der Elemente.

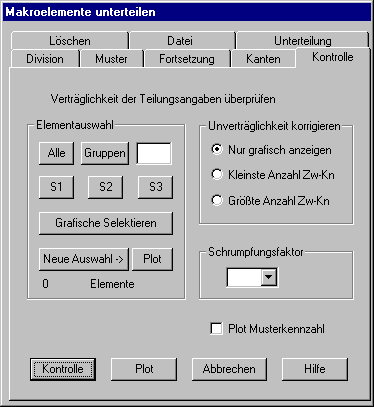

In dem dargestellten Dialogfenster können noch folgende Optionen eingeschaltet werden:

Elementauswahl

Es sind die Elemente auszuwählen, auf welche das Kommando angewendet werden soll.

Unverträglichkeit korrigieren

Nur grafisch anzeigen: Unverträglichkeiten werden nur grafisch angezeigt

Kleinste Anzahl Zwischenknoten: Unverträglichkeiten werden automatisch korrigiert, indem bei allen an die Kante angrenzenden Elementen für die Kante die kleinste Teilungsangabe aller angrenzenden Elemente übernommen wird. Dieses kann ggf. auch 0 sein, wenn für ein Element keine Teilung angegeben ist.

Größte Anzahl Zwischenknoten: Wie vor, jedoch wird die größte Teilungsangabe für alle angrenzenden Elemente übernommen.

Schrumpfungsfaktor:

Für den Plot kann ein Schrumpfungsfaktor eingestellt werden. Damit werden Unverträglichkeiten deutlicher hervorgehoben.

Plot Musterkennzahl

Wird die Option eingeschaltet, so werden beim Plot der Kantenteilungen alle Makroelemente mit einem unregelmäßigen Teilungsmuster in ihrem Schwerpunkt mit der Kennzahl des zugeordneten Teilungsmusters beschriftet.
