Knotenlast: Knotenlast definieren und zuordnen

Jede Knotenlast wird durch bis zu 3 Komponenten definiert. Dieselbe Knotenlast kann mehreren Knoten zugeordnet werden, die Knotenlastparameter und die Knotenzuordnungen werden als eine Knotenlastgruppe gespeichert. Jeder Gruppe von Knotenlasten werden zur Identifikation zwei Kennzahlen zugeordnet: ein Index und eine LastSetID. Die LastSetID kann für verschiedene Gruppen gleich sein; sie wird in der PATRAN- und der NASTRAN-Schnittstelle mit gespeichert und kann vom Berechnungsprogramm z. B. als Lastfallnummer interpretiert werden. Jede Gruppe muss jedoch einen eigenen Index besitzen. Der Index wird in der PATRAN-Schnittstelle nicht gespeichert, er dient nur zur Identifikation von Lastgruppen bei der Definition von Knotenlasten. Die unter einem Index gespeicherten Werte können insgesamt gelöscht und neu definiert werden. Nach dem Speichern einer Lastgruppe wird automatisch der fortlaufende Index um 1 erhöht. Wird in dem Eingabefeld der Index einer vorhandenen Gruppe eingetragen, so können mit der Schaltfläche „Werte anzeigen“ die zugehörigen gespeicherten Werte in dem Dialogfenster angezeigt werden; die Werte können dann geändert oder die Lasten der Gruppe können insgesamt geplottet oder gelöscht werden. Mit der Schaltfläche "Neuer Index" wird ein neuer Index für eine neue Lastgruppe eingetragen.

Die Vektorkomponenten können bezüglich eines lokalen Koordinatensystems definiert werden (z.B. Radiallasten in einem Zylinderkoordinatensystem). Das Koordinatensystem muss zuvor definiert worden sein, es wird lediglich die Nummer des Koordinatensystems angegeben. Bei Erzeugung der NASTRAN- oder PATRAN-Datei werden Vektoren in lokalen Koordinatensystemen wahlweise in globale Vektoren transformiert.

Mit der Schaltfläche "Speichern" werden die spezifizierten Knotenlasten gespeichert. Sind unter dem Index bereits Werte gespeichert, so wird angefragt, ob diese gelöscht werden sollen. Wird mit "nein" geantwortet, so werden die Werte nicht gespeichert. Mit "Lösche" können gespeicherte Werte wieder gelöscht werden. Die Schaltfläche "Plot" bewirkt, dass die Vektoren in dem Layer "m_knotenlast" geplottet werden.

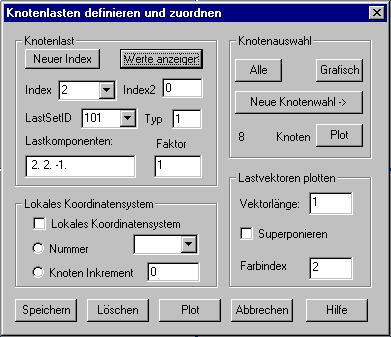

Nach Eingabe des Kommandos erscheint das dargestellte Dialogfenster, in dem folgende Angaben zu machen sind. Das Dialogfenster bleibt aktiv, bis es mit „Abbrechen“ beendet wird.

Knotenlast

Index: In dem Eingabefenster muss der Index einer vorhandenen oder neuen Lastgruppe eingetragen werden. Bei Eingabe einer größeren Zahl wird diese auf den nächsten freien Index verringert

Index2: Für die Schaltfläche „Löschen“ und „Plot“ kann in dem Eingabefeld ein zweiter Index als obere Grenze eines Indexbereiches angegeben werden.

Neuer Index: Wird die Schaltfläche angeklickt, so wird automatisch der nächste freie Index in dem Eingabefeld für den Index eingetragen.

Werte anzeigen: Mit der Schaltfläche werden die aktuell gespeicherte Werte für den angegebenen Index in dem Dialogfenster angezeigt.

LastSetID: Anzugeben ist eine Lastset-Nummer. In der aufklappbaren Liste werden alle bisher verwendeten LastSetIDs angezeigt. Einer neuen Gruppe kann eine vorhandene LastSetID zugeordnet werden.

Typ: Mit einer Typkennzahl können verschiedene Typen von Knotenvektoren unterschieden werden. Für NASTRAN sind folgende Typkennzahlen zu verwenden: 0 = Kraftvektor, 1 = Momentenvektor, 2 = Knotenverschiebungen, 3 = Knotenverdrehungen.

Lastkomponenten: In dem Eingabefenster können bis zu 3 Lastwerte angegeben werden. Fehlende Werte am Ende werden automatisch Null gesetzt.

Faktor: In dem Eingabefeld kann ein Skalierungsfaktor für die NASTRAN Schnittstelle angegeben werden.

Lokales Koordinatensystem

Lokale Koordinatensystem: Die Option ist zu markieren, wenn Vektorkomponenten in lokalen Koordinatensystemen angegeben werden.

Nummer: Anzugeben ist ggf. die Nummer des lokalen Koordinatensystems, in dem die Lastkomponenten angegeben werden. 0 bedeutet globales Koordinatensystem. In der aufklappbaren Liste werden die Nummern aller gespeicherten Koordinatensysteme angezeigt.

Knoteninkrement: Falls die Lastkomponenten in lokalen Koordinatensystemen definiert werden, die mit der Option "Randkurve" im Kommando Koordinatensystem definiert wurden, ist das Knoteninkrement anzugeben, daß bei Definition der Koordinatensysteme verwendet wurde.

Knotenauswahl

Es ist anzugeben, welche Knoten mit den eingetragenen Lastkomponenten belastet werden sollen. Die externen Knotennummern werden mit der Lastgruppe gespeichert.

Lastvektoren plotten

Vektorlänge: Anzugeben ist die Länge, mit der der größte gespeicherte Vektor geplottet werden soll.

Superponieren: Wird die Option markiert, so wird eine neue Displayliste für die Grafik verwendet, so dass die Vektoren verschiedener Gruppen gleichzeitig mit verschiedenen Farben dargestellt werden können.

Farbindex: Durch Angabe eines Farbindex können verschiedene Lastgruppen farbig unterschieden werden.

Plot

Mit der Schaltfläche werden die Vektoren für den angegebenen Index bzw. Indexbereich geplottet.

Hinweis: Sofern ein Indexbereich angegeben wird, wird der Längenmassstab für jeden Index unter Verwendung der angegebenen Vektorlänge neu berechnet, d.h. die Vektoren verschiedener Indizes werden mit unterschiedlichem Massstab geplottet.

Lösche

Mit der Schaltfläche werden die Vektoren für den angegebenen Indexbereich gelöscht.
