Kanten: Anzahl Zwischenknoten für einzelne Elementkanten angeben

Mit dem Kommando kann die Anzahl Zwischenknoten für einzelne Elementkanten angegeben werden.

Bei Volumenelementen können nur Kanten der Grundfläche der Makroelemente angegeben bzw. selektiert werden. Die Fortsetzung erfolgt hierbei ggf. ebenfalls nur für Kanten der Grundfläche. Die Unterteilung in der senkrechten Richtung zur Grundfläche ist mit dem Kommando Muster festzulegen.

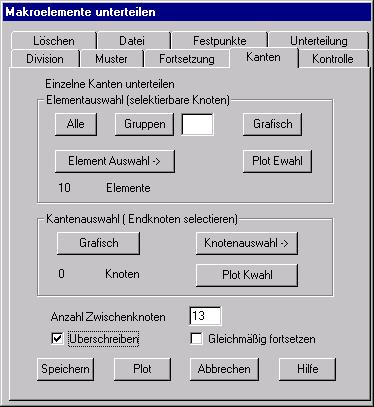

In dem dargestellten Dialogfenster sind die folgenden Angaben zu machen:

Elementauswahl

Mit einer Elementauswahl kann die Menge der selektierbaren Knoten eingeschränkt werden.

Kantenauswahl

Durch grafische Selektion oder durch Auswahl mit dem Kommando „Knotenauswahl“ sind alle Endknoten derjenigen Kanten zu spezifizieren, die mit dem Kommando unterteilt werden sollen. Es werden alle Kanten betroffen, deren Endknoten in der aktuellen Knotenauswahl enthalten sind, dadurch ist es z.B. nicht möglich, bei Viereckselementen gleichzeitig zwei gegenüberliegende Kanten auszuwählen, da hierbei alle 4 Kanten in der Auswahl enthalten wären. Bei Volumenelementen können nur Knoten der Grundfläche grafisch selektiert werden. Mit „Plot Kwahl“ kann die aktuelle Knotenauswahl grafisch überprüft werden.

Anzahl Zwischenpunkte:

Einzutragen ist die Anzahl Zwischenknoten für die ausgewählten Kanten

Überschreiben

Wird die Option nicht markiert, so wird eine bereits gespeicherte Teilungsangabe für einzelne Kanten nicht überschrieben.

Gleichmäßig fortsetzen

Wird die Option eingeschaltet, so wird eine gleichmäßige Fortsetzung der Kantenteilung wie beim Kommando „Fortsetzung“ durchgeführt.

Speichern

Nach Anklicken der Schaltfläche wird die angegebene Anzahl Zwischenknoten für die betroffenen Kanten eingetragen.
