Information: Informationen über Anzahl Gruppen, Knotenkoordinaten etc. anzeigen

Mit dem Kommando kann für eine Elementauswahl angezeigt werden, welche Gruppennummern, Elementnummern etc. zugeordnet sind. Mit der Schaltfläche "Elementauswahl" kann mehrfach eine neue Elementauswahl eingestellt werden, für die dann die vorhandenen Zuordnungen angezeigt werden.

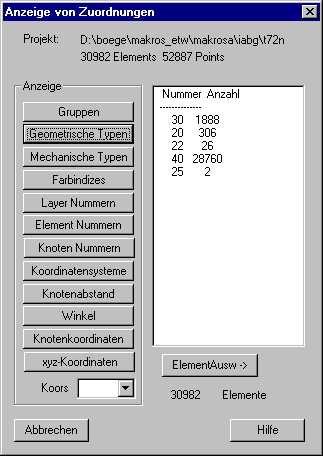

In dem gezeigten Dialogfenster können folgende Optionen eingestellt werden:

Anzeige

Gruppen, Geometrische Typen, Mechanische Typen, Farbindizes, Layer Nummern: Bei diesen Auswahlen wird jeweils in der rechten skrollbaren Tabelle angezeigt, welche Nummern in der gesamten Struktur existieren und wie vielen Elementen dieselbe Nummer zugeordnet ist.

ElementNummern: Angezeigt wird die Verteilung der Elementnummern. Für jeden Bereich aufeinanderfolgender Nummern wird jeweils die erste und letzte Nummer protokolliert.

KnotenNummern: Angezeigt wird die Verteilung der externen Knotennummern. Für jeden Bereich aufeinanderfolgender Nummern wird jeweils die erste und letzte Nummer protokolliert.

KoordinatenSysteme: Aufgelistet werden die Nummern und der Typ aller definierter lokaler Koordinatensysteme.

KnotenAbstand: Nach dem Anwählen der Option sind im OpenGL-Fenster fortlaufend zwei Knoten grafisch zu selektieren. Der Abstand von jeweils zwei Knoten wird berechnet und angezeigt. Die selektierbaren Knoten werden mit einem farbigen Symbol markiert. Nur die Knoten der in der Elementauswahl enthaltenen Elemente sind selektierbar. Die Selektion wird mit der rechten Maustaste beendet.

Winkel: Nach dem Anwählen der Option sind im OpenGL-Fenster fortlaufend je drei Knoten zu selektieren. Der Eckwinkel im ersten Knoten wird berechnet und angezeigt. Für die Knotenselektion gilt dasselbe wie bei KnotenAbstand.

Knotenkoordinaten: Nach dem Anwählen der Option sind grafisch die Knoten zu selektieren, deren Koordinaten angezeigt werden sollen. Falls ein lokales Koordinatensystem in dem Eingabefeld eingestellt ist, werden die Koordinaten der selektierten Knoten bezüglich dieses Koordinatensystems angezeigt.

xyz-Koordinaten: Angezeigt werden die kleinste und größte x-, y- und z-Koordinate für die Knoten der in der aktuellen Auswahl enthaltenen Elemente. Falls ein lokales Koordinatensystem angegeben ist, werden die Koordinaten bezüglich dieses Koordinatensystems angezeigt.
