Gruppe: Gruppennummern, Farbindizes, Layer etc. zuordnen

Mit dem Kommando können den Elementen eine Gruppennummer, eine mechanische Typkennzahl, ein Farbindex und eine Layernummer zugeordnet werden. Das Kommando kann mehrfach auf verschiedene Auswahlen angewendet werden. Eingestellt werden müssen jeweils eine Elementauswahl und eine Zuordnung. Die Schaltfläche "Aktualisieren" bewirkt dann, dass die Zuordnungen vorgenommen werden.

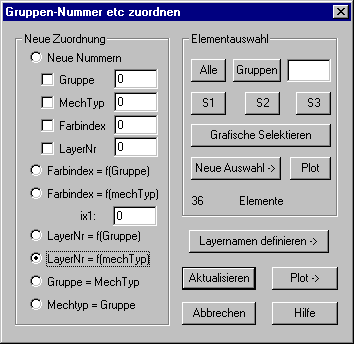

Die Alternativen in dem dargestellten Dialogfenster haben folgende Bedeutung:

Neue Zuordnung

Neue Nummern: Angegeben werden können eine Gruppennummer, eine mechanische Typkennzahl, ein Farbindex und eine Layernummer, eine oder alle Optionen können markiert werden.

Farbindex = f(Gruppe): Jeder vorhandenen Gruppe wird ein anderer Farbindex zugewiesen, so dass beim Plot die Gruppen farbig unterschieden werden können. Der Index der ersten Farbe ist in dem Eingabefeld für ix1 einzutragen.

Farbindex = f(mechTyp): Jeder vorhandenen mechanischen Typkennzahl wird ein anderer Farbindex zugewiesen, so dass die mechanischen Typen farbig unterschieden werden können. Der Index der ersten Farbe ist in dem Eingabefeld für ix1 einzutragen.

Layernummer = f(Gruppe): Jeder vorhandenen Gruppe wird eine andere Layernummer zugeordnet.

Layernummer = f(mechTyp): Jeder vorhandenen mechanischen Typkennzahl wird eine andere Layernummer zugeordnet.

Gruppe = MechTyp: Für die ausgewählten Elemente wird die Gruppennummer gleich der mechanischen Typnummer gesetzt. Dieses könnte die Elementauswahl vereinfachen, da die meisten Kommandos eine direkte Elementauswahl entsprechend der Gruppennummer erlauben.

MechTyp = Gruppe: Für die ausgewählten Elemente wird die Mechanische Typnummer gleich der Gruppennummer gesetzt.

Elementauswahl

Den ausgewählten Elementen werden neue Nummern zugeordnet.

Layernamen definieren

Wird die Schaltfläche angeklickt, so erscheint das Dialogfenster zum Kommando Layernamen mit dem die Layernamen der verwendeten Layernummern angezeigt und neu definiert werden können.

Plot

Wird die Schaltfläche „Plot“ angeklickt, so erscheint das dem Kommando PlotNum zugeordnete Dialogfenster.
