Flächendruck: Elemente mit konstantem Flächendruck belasten.

Mit dem Kommando kann ausgewählten Elementen ein konstanter positiver oder negativer Flächendruck zugewiesen werden. Der Flächendruck wird sofort in statisch äquivalente Knotenkräfte für die Elementknoten umgerechnet. Die Elemente können räumlich gekrümmt sein, die Druckrichtung ist jeweils senkrecht zu den Oberflächenelementen, es wird eine numerische Integration durchgeführt.

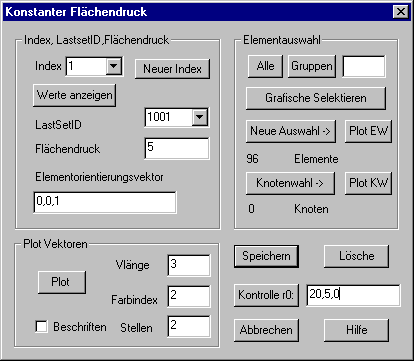

In dem dargestellten Dialogfenster stehen folgende Alternativen zu Verfügung:

Index, LastsetID, Flächendruck

Index: Die aufklappbare Liste zeigt alle für diesen Lasttyp bisher verwendeten Indizes. Mit der Schaltfläche „Werte anzeigen“ werden die unter einem Index gespeicherten Werte in dem Dialogfenster angezeigt. Für die Funktionen „Plot“ und „Lösche“ kann in dem Eingabefeld ein Indexbereich eingetragen werden.

Neuer Index: Mit der Schaltfläche wird der nächste freie Index in das Eingabefeld „Index“ eingetragen.

LastSetID: Die aufklappbare Liste zeigt alle bisher verwendeten LastSetIDs. Es kann eine vorhandene LastSetID ausgewählt oder eine neue ID in dem Eingabefeld eingetragen werden.

Flächendruck: In dem Eingabefeld ist die Größe des Flächendrucks einzutragen.

Elementorientierungsvektor: Positiver Flächendruck wirkt in Richtung des Normalenvektors der belasteten Elemente, der Umlaufsinn der Flächenelemente ist also von Bedeutung. Wird in dem Eingabefeld ein Elementorientierungsvektor eingetragen (Vektorkomponenten in globalen x, y, z – Koordinaten), so wird die Orientierung der Flächenelemente überprüft. Ist das Skalarprodukt zwischen dem Normalenvektor des Elementes und dem vorgegebenen Orientierungsvektor negativ, so wird der Elementumlaufsinn für die Berechnung der Knotenkräfte umgekehrt.

Elementauswahl

Es sind die Elemente auszuwählen, welche mit dem Flächendruck belastet werden sollen. Werden Volumenelemente belastet, so ist zusätzlich zur Elementauswahl noch eine Knotenauswahl anzugeben, damit die Oberfläche eindeutig bestimmt werden kann, nur die Knoten einer Oberfläche eines Volumenelementes dürfen in der Knotenauswahl enthalten sein. Mit den Schaltflächen „PlotEW“ und „PlotKW“ können die Elementauswahl und die Knotenauswahl grafisch überprüft werden.

Plot Vektoren

Mit der Schaltfläche „Plot“ werden die berechneten äquivalenten Knotenkräfte geplottet. Hierfür sind die Vektorlänge, ein Farbindex und ggf. die Anzahl Nachkommastellen für die Beschriftung der Vektoren anzugeben.

Speichern

Mit der Schaltfläche werden die Angaben für den eingetragenen Index gespeichert. Ebenfalls werden die statisch äquivalenten Knotenkräfte berechnet und gespeichert. Sind unter dem Index schon Werte gespeichert, so wird angefragt, ob diese überschrieben werden können.

Lösche

Mit der Schaltfläche werden Eintragungen für einen Index oder alle Indizes innerhalb des angegebenen Indexbereiches wieder gelöscht.

Kontrolle r0

Wird die Schaltfläche angeklickt, so werden die Resultierende aller Knotenkräfte und das resultierende Moment aller Knotenkräfte bezüglich des Ursprungs des globalen Koordinatensystems oder bezüglich eines in dem Eingabefeld eingetragenen Punktes berechnet und im Protokollfenster angezeigt. In dem Eingabefeld können die globalen Koordinaten eines Bezugspunktes für das resultierende Moment eingetragen werden.
