ElementLast: Verteilte Elementlast definieren und zuordnen

Das Kommando ermöglicht es, konstante und verteilte Elementlasten entsprechend der PATRAN-Schnittstelle, zu definieren. Für jede Elementlast können Werte für 6 Komponenten angegeben werden. Welche Komponenten angegeben werden, wird durch Komponentenflags (ICOMP der PATRAN-Schnittstelle) angegeben. Z.B. ICOMP = 13 ( in der PATRAN-Schnittstelle als 101000 gespeichert) bedeutet, die Last besteht aus einer Kraftkomponente in x- und einer Kraftkomponente in z-Richtung.

Für die PATRAN-Schnittstelle können zentrale und knotenbezogene Elementlasten angegeben werden. Bei zentralen Elementlasten sind NC Lastwerte einzutragen, dabei ist NC die Anzahl eingeschalteter Flags in ICOMP. Bei knotenbezogenen Elementlasten ist mit Knotenflags (NODE) anzugeben, für welche Elementknoten Lastwerte angegeben werden. Z.B. bedeutet NODE = 1234 (in der PATRAN-Schnittstelle als 11110000 gespeichert), dass Lastwerte für die 4 Eckknoten eines Elementes vom Typ 42 angegeben werden. Die Anzahl einzutragender Lastwerte ist NN*NC, dabei ist NC die Anzahl eingeschalteter Flags in ICOMP und NN die Anzahl eingeschalteter Flags in NODE. Die Reihenfolge ist jeweils NC Werte für jeden Knoten.

Für die NASTRAN-Schnittstelle sind Lastwerte nur in dem Eingabefeld für zentrale Lastkomponenten einzutragen. Mit einer Typkennzahl werden verschiedene Lasttypen unterschieden (vgl. Kapitel 11). Die weiteren Parameter sind mit Ausnahme der LastSetID ohne Bedeutung.

Jeder Gruppe von Elementlasten werden zur Identifikation zwei Kennzahlen zugeordnet: ein Index und eine LastSetID. Die LastSetID kann für verschiedene Gruppen gleich sein; jede Gruppe muss jedoch einen eigenen Index besitzen. Nach dem Abspeichern einer neuen Gruppe wird automatisch ein fortlaufender Index in dem Eingabefeld eingetragen. Wird in dem zugehörigen Eingabefeld der Index einer vorhandenen Gruppe eingetragen, so können mit der Schaltfläche „Werte anzeigen“ die zugehörigen gespeicherten Werte in dem Dialogfenster angezeigt werden; die Werte können geändert oder die Lasten der Gruppe können insgesamt geplottet oder gelöscht werden. Mit der Option "Neuer Index" wird ein neuer Index für eine neue Lastgruppe eingetragen.

Mit der Schaltfläche "Speichern" werden die spezifizierten Werte gespeichert. Mit "Lösche" können gespeicherte Werte wieder gelöscht werden.

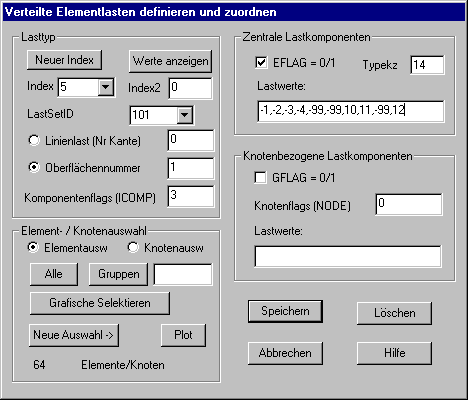

Nach Eingabe des Kommandos erscheint das dargestellte Dialogfenster, in dem die folgenden Datenwerte anzugeben sind. Das Dialogfenster bleibt aktiv, bis es mit "Abbrechen" beendet wird.

Lasttyp

Index: In dem Eingabefenster muss der Index einer neuen oder vorhandenen Lastgruppe eingetragen werden. Bei Eingabe einer größeren Zahl wird diese auf den nächsten freien Index verringert

Index2: Für die Schaltfläche „Löschen“ kann in dem Eingabefeld ein zweiter Index als obere Grenze eines Indexbereiches angegeben werden.

Neuer Index: Wird die Schaltfläche angeklickt, so wird der nächste freie Index in dem Eingabefeld für den Index eingetragen.

Werte anzeigen: Mit der Schaltfläche werden die aktuell gespeicherte Werte für den angegebenen Index in dem Dialogfenster angezeigt.

LastSetID: Anzugeben ist eine Lastset-Nummer. Die aufklappbare Liste zeigt alle bisher verwendeten LastSetIDs.

Linienlast: Falls es sich um eine Linienlast handelt, ist die Nummer der Elementkante anzugeben, für welche die Linienlast gilt.

Oberflächennummer: Falls es sich um eine Flächenlast bei Volumenelementen handelt, ist die Oberflächenummer (1-6) anzugeben, für welche die Flächenlast gilt.

Komponentenflags (ICOMP): In einer Zahl mit den Ziffern 1-6 ist anzugeben, für welche Richtungen Lastkomponenten angegeben werden (z.B. steht 136 für die Flags 101010).

Zentrale Lastkomponenten

EFLAG: Das Flag ist anzuschalten, wenn zentrale Lastwerte gespeichert werden sollen.

Typkz: Mit einer Typkennzahl können verschiedene Lasttypen unterschieden werden, für NASTRAN ist eine Typkennzahl zwischen 10 und 14 anzugeben.

Lastwerte: Für jede eingeschaltete Richtung in ICOMP ist ein Lastwert anzugeben. Bei NASTRAN ist die Anzahl Lastwerte abhängig von der angegebenen Lasttypkennzahl (siehe NASTRAN Schnittstelle).

Knotenbezogene Lastkomponenten:

GFLAG: Das Flag ist anzuschalten, wenn knotenbezogene Lastkomponenten angegeben werden.

Knotenflags (NODE): In einer Zahl mit den Ziffern 1-8 ist anzugeben, für welche Elementknoten Lastwerte angegeben werden (z.B. steht 2468 für die Flags 01010101).

Lastwerte: Für jeden angeschalteten Knoten sind NC Lastwerte anzugeben, mit NC = Anzahl eingeschalteter Komponenten von ICOMP.

Element-/Knotenauswahl

Wahlweise kann eine Elementauswahl oder eine Knotenauswahl angegeben werden. Bei einer Knotenauswahl werden alle Elemente ermittelt, deren Eckknoten in der Knotenauswahl enthalten sind, bzw. bei Volumenelementen werden die Oberflächen ermittelt, deren Eckknoten in der Knotenauswahl enthalten sind, die Oberflächennummer wird automatisch ermittelt und bei der Schnittstelle verwendet. Die Lastangaben werden den ausgewählten Elementen zugewiesen.
