3D-Erweiterung/Translation: Flächenelemente in Volumenelemente umwandeln / Elemente translatorisch verschieben oder kopieren

Das Kommando ermöglicht es, aus Flächenelementen mehrere Schichten übereinander liegender Volumenelemente zu erzeugen und Elemente translatorisch zu verschieben oder zu kopieren.

Die Option „3D-Erweiterung“ ist auszuwählen, wenn Volumenelemente erzeugt werden sollen. Hierbei werden in Richtung des angegebenen Vektors neue Knoten erzeugt. Anzugeben sind der Abstand der ersten neuen Knotenschicht von den Ursprungsknoten (Knoten der ausgewählten Flächenelemente) und die Dicke für eine oder mehrere Schichten von Volumenelementen.

Wird die Option „Translation“ eingeschaltet, wo wird unterschieden, ob Elemente oder Knoten verschoben werden sollen. Wird die Option „Nur Knoten verschieben“ eingeschaltet, so werden die in der Knotenauswahl enthaltenen Knoten in Richtung des angegebenen Vektors verschoben. Das Maß der Verschiebung ist in dem Eingabefeld „Untere Schicht/Translation“ anzugeben. Wird die Option „Elemente verschieben“ eingeschaltet, so werden wie bei „3D-Erweiterung" eine oder mehrere neue Knotenschichten mit neuen Flächenelementen in diesen Schichten erzeugt. Die Lage der unteren Schicht und die Abstände für weitere Schichten sind anzugeben.

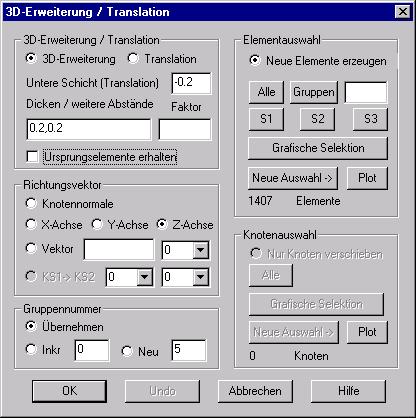

Es erscheint das dargestellte Dialogfenster mit folgenden Optionen:

3D-Erweiterung / Translation

3D-Erweiterung: Die Funktion „3D-Erweiterung“ wird eingeschaltet.

Translation: Die Funktion „Translation“ wird eingeschaltet.

Untere Schicht (Translation): In dem Eingabefeld ist anzugeben, welchen Abstand die erste neu erzeugte Knotenschicht von den Ausgangsknoten haben soll, bzw. um welches Maß bei einer Knotenauswahl diese Knoten verschoben werden sollen.

Dicken / weitere Abstände: Wird eine Elementauswahl angegeben, so können in dem Eingabefeld die Dicken mehrerer Schichten von zu erzeugenden Volumenelementen bzw. die Abstände für weitere Schichten von Flächenelementen angegeben werden. Bei Knotenauswahl sind Einträge in diesem Eingabefeld ohne Bedeutung.

Faktor: Werden Elementgruppen von einem Koordinatensystem in ein anderes verschoben bzw. kopiert, (Option KS1->KS2) so können in diesem Eingabefeld Skalierungsfaktoren für die Koordinatenrichtungen angegeben werden.

Ursprungselemente erhalten: Wird die Option angekreuzt, so bleiben die Ursprungselemente erhalten, im anderen Fall werden sie durch die neu erzeugten Volumenelemente bzw. translatorisch verschobenen Elemente ersetzt.

Richtungsvektor

Knotennormale: Bei dieser Option wird für die Richtung der 3D-Erweiterung bzw. Translation für jeden Knoten ein Normalenvektor als Mittel der Normalenvektoren der am Knoten angrenzenden Flächenelemente ermittelt. Es ist vorher zu prüfen, ob alle Flächen in gleichem Sinne orientiert sind. Diese Option kann nur bei Dreiecks- und Viereckselementen verwendet werden.

X-Achse, Y-Achse, Z-Achse: Translation bzw. 3D-Erweiterung in Richtung einer Koordinatenachse.

Vektor: In dem Eingabefeld können die Komponenten eines Vektors für die 3D-Erweiterung bzw. Translation angeben werden. Wird hierbei in der folgenden Liste ein lokales Koordinatensystem eingestellt, so werden die Knoten zunächst in dieses Koordinatensystem transformiert und dann in Richtung des angegebenen Vektors in diesem System verschoben (z. B. Normalenvektor (1, 0, 0) in einem Toruskoordinatensystem).

KS1->KS2: Diese Option ermöglicht es Elementgruppen an beliebige andere Positionen zu verschieben oder zu duplizieren. Die ausgewählten Knoten werden zunächst in das links ausgewählte Koordinatensystem transformiert, anschließend werden die Koordinatenwerte mit den unter „Faktor“ angegebenen Skalierungsfaktoren multipliziert und dann als lokale Koordinaten des rechts ausgewählten Koordinatensystems interpretiert und wieder ins globale System transformiert. Das globale Koordinatensystem hat hierbei die Identifikationsnummer 0.

Elementauswahl

Die Option „Elemente verschieben“ ist einzuschalten, wenn Flächenelemente in Volumenelemente umgewandelt, oder wenn eine oder mehrere Schichten neuer Flächenelemente erzeugt werden oder Elemente an eine andere Stelle verschoben werden sollen. Die verschiedenen Schaltflächen ermöglichen die Spezifizierung der Elementauswahl für die Ursprungselemente.

Knotenauswahl

Die Option „Nur Knoten verschieben“ ist einzuschalten, wenn einzelne Knoten translatorisch verschoben werden sollen. Die verschiedenen Schaltflächen ermöglichen die Spezifizierung der zu verschiebenden Knoten. Die Option steht bei 3D-Erweiterung nicht zur Verfügung.

Gruppennummer

Bleiben die Ursprungselemente erhalten, so kann es sinnvoll sein, den neuen Elementen eine andere Gruppennummer zuzuordnen. Es bestehen folgende Alternativen:

Übernehmen: Gruppennummer des Ursprungselementes wird übernommen.

Inkrement: Die Gruppennummer des Ursprungselementes wird um das angegebene Inkrement verändert.

Neu: Die neuen Elemente erhalten die im Eingabefeld eingetragene Gruppennummer.

Undo

Mit der Schaltfläche können die zuletzt erzeugten Elemente wieder entfernt werden.
